XTGD型同心异径橡胶扰性接管
1、概述
本公司设计制造了XTGD型同心异径橡胶扰性接管。主要用于水泵出口，可取代铸铁异径管，及各种管道的变径。本产品可安装于给排水、压缩机、船舶、机车等各种管道系统。具有耐高压、隔振降噪位移补偿效果明显等有点。

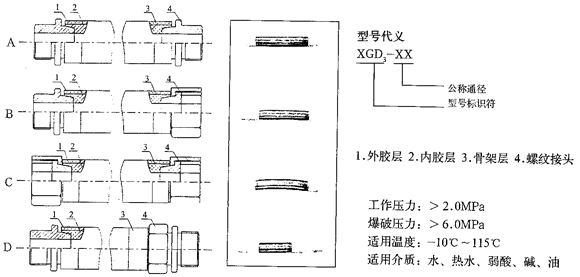

2、型号代义：
XGD3型技术性能及尺寸表
|
型号 |
公称直径（㎜） |
长度 |
许可变形（㎜） |
偏转角 |
||
|
轴向压缩 |
轴向伸长 |
横向 |
||||
|
XGD3－15 |
15 |
250 |
15 |
5 |
30 |
45℃ |
|
XGD3－15 |
15 |
250 |
15 |
5 |
30 |
45℃ |
|
XGD3－15 |
15 |
250 |
15 |
5 |
30 |
45℃ |
3、技术参数特性表
|
型号 |
Ⅰ |
Ⅱ |
Ⅲ |
||
|
工作压力 MPa |
0.8 |
1.2 |
2.0 |
||
|
实验压力MPa |
1.2 |
1.8 |
3.0 |
||
|
爆破压力MPa |
2.4 |
3.6 |
6.0 |
||
|
配用法兰MPa |
1.0 |
1.0 |
1.6 |
||
|
真空度㎜Hg |
650 |
750 |
750 |
||
|
适用温度℃ |
－20℃～110℃ |
||||
|
通径 |
长度 |
许可位移（㎜） |
横向位移 |
||
|
（㎜） |
寸 |
L（㎜） |
压缩 |
拉伸 |
（㎜） |
|
32－50 |
11／4－2 |
140 |
9 |
8 |
9 |
|
50－65 |
2－21／2 |
152 |
10 |
8 |
10 |
|
50－80 |
2－3 |
152 |
10 |
8 |
10 |
|
65－80 |
21／3－3 |
152 |
12 |
8 |
12 |
|
65－100 |
21／2－4 |
152 |
12 |
8 |
12 |
|
80－100 |
3－4 |
152 |
14 |
9 |
12 |
|
80－125 |
3－5 |
152 |
14 |
9 |
12 |
|
100－125 |
4－5 |
152 |
18 |
10 |
12 |
|
100－150 |
4－6 |
152 |
18 |
12 |
12 |
|
125－150 |
5－6 |
152 |
18 |
12 |
13 |
|
125－200 |
5－8 |
152 |
18 |
12 |
13 |
|
150－200 |
6－8 |
152 |
20 |
13 |
15 |
|
150－250 |
6－10 |
202 |
20 |
13 |
15 |
|
200－250 |
8－10 |
202 |
17 |
25 |
23 |
|
200－300 |
8－12 |
202 |
17 |
25 |
23 |
|
250－300 |
10－12 |
202 |
17 |
25 |
23 |
注：偏转角为15℃
